第一条：1、工程量模型文件红线必查项：未核实计量模型中是否存在隐藏构件(钢筋)或重复布置工程量。

2、具体内容与方法：核实模型是否存在黑构件、远处构件、多余构件：

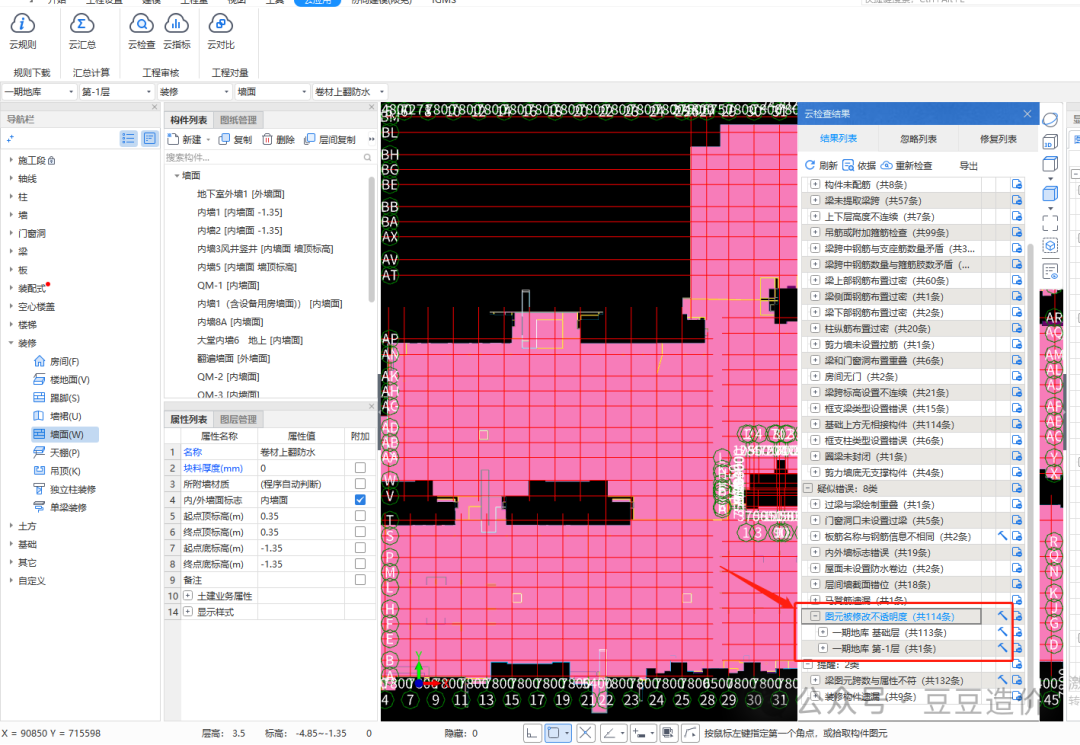

远处构件：双击鼠标滚轮查看模型是否放大居中占满屏幕。此步骤会使整个模型居中设置，若所画楼栋偏居一方或者显示很小表明外部有其他构件使它不是整个模型的中心。多余构件：显示所有楼栋、构件，三维旋转看是否有多余构件、是否是基本的楼层样式、是否布置所有窗子。黑构件：打开模型-云检查，查看问题中是否存在“图元被修改不透明度”。

3、案例：

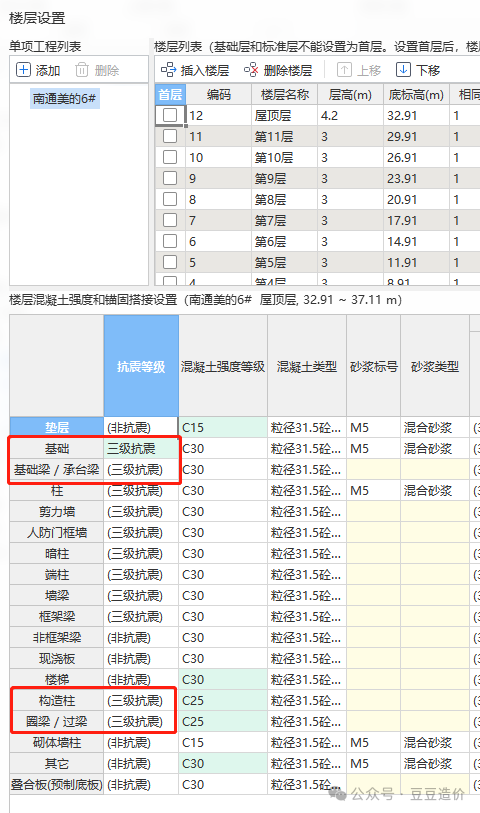

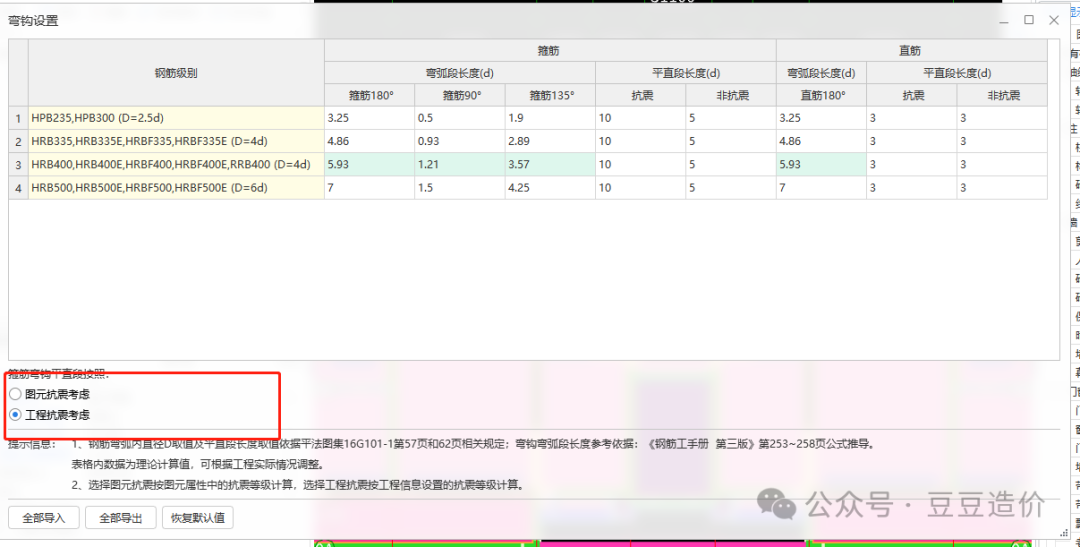

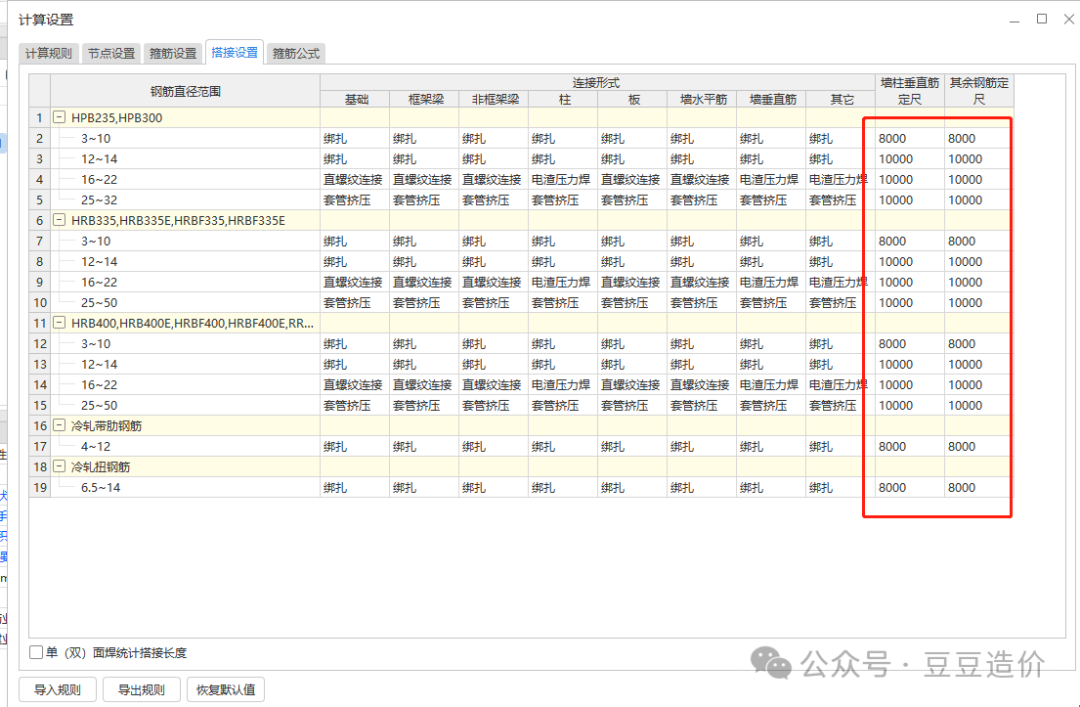

第二条：1、工程量模型文件红线必查项：未核实计量模型中钢筋部分是否按经济标要求设置；2、具体内容与方法：核实模型是否按要求设置：（1）、汇总方式按“按中轴线计算钢筋(考虑弯曲调整值)”； （2）、图纸及设计回复文件未说明基础、基础梁、现浇板、圈梁、构造柱、其他构件为抗震构件，那么楼层设置中设为“非抗震构件”。（3）、弯钩设置：箍筋弯钩平直段需按照“图元抗震”设置；（4）、柱/墙柱，暗柱/端柱纵筋搭接范围箍筋间距应按16G平法由“min（5d,100)”调整为“100”（5）、钢筋定尺应调整成无限长，如1000000。案例：

第三条：

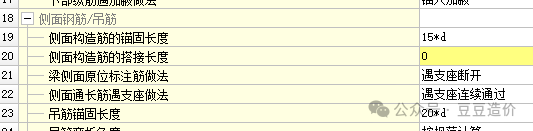

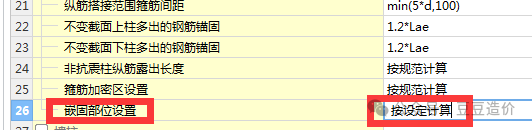

1、工程量模型文件红线必查项： 钢筋计算规则2、具体内容与方法：钢筋（1）、柱子嵌固部位的设置：根据图纸设计要求,如设计未明确，按首层处理。（2）、框架梁与非框梁主筋搭接调为1（合同是否要求）（3）、温度筋搭接在支座负筋的长度调整为1,(合同要求是否不计算搭接);（4）、分布筋搭接在支座负筋的长度调整为1,(合同要求是否不计算搭接);（5）、集水井的钢筋配置是否正确。

3、案例：

第四条：1、工程量模型文件红线必查项：其它工程量建模文件注意事项。2、具体内容与方法：（1）、现浇膨胀混凝土后浇带，包括供应、制作及安装所需之混凝土、模板、止水带、防水材料、填缝材料等。（清单特征描述）特别注意后浇带中的模板、止水带不另计算。（2）、分段施工及连接。（顶板与外墙搭接，外墙与顶板搭接均不需计算）（3）、实墙与虚墙的颜色、属性、名称设置复核，是否存在非本次施工范围墙体工程量错误统计。（4）、电缆电线工程量不计算预留及附加长度，损耗也不计算。仅在甲供材清算时计算。（5）、手工计算了砖胎模，对应模型计算的模板及混凝土垫层要扣除。（6）、外墙抹灰软件要在计算规则中明确扣减和增加的部位，检查模型扣减关系。（7）、门窗洞口绘制：提取门窗标识，仅显示门窗构件，shift+M/C显示名称对应检查，查看是否有漏画或者名称无法对应的情况；（8）、门洞与梁间的小距离砌筑是无需设置过梁及挂板的，是由于结构建筑高差引起的。
